Rivets Percés Tête Bombée
Semi-Tubulaire (standard Français en mm)

Les rivets Semi-Tubulaires peuvent être réalisés en version trou conique ou trou cylindrique selon l'application du rivetage. Au delà d'une longueur sous tête supérieure à trois fois le diamètre de corps, le standard est réalisé en version trou cylindrique.

Généralement, le dépassement pour rivetage préconisé dans le tableau donne satisfaction.

Néanmoins, nous recommandons des essais de pose avec les composants à assembler avant de décider définitivement de la longueur du rivet et du type de trou.

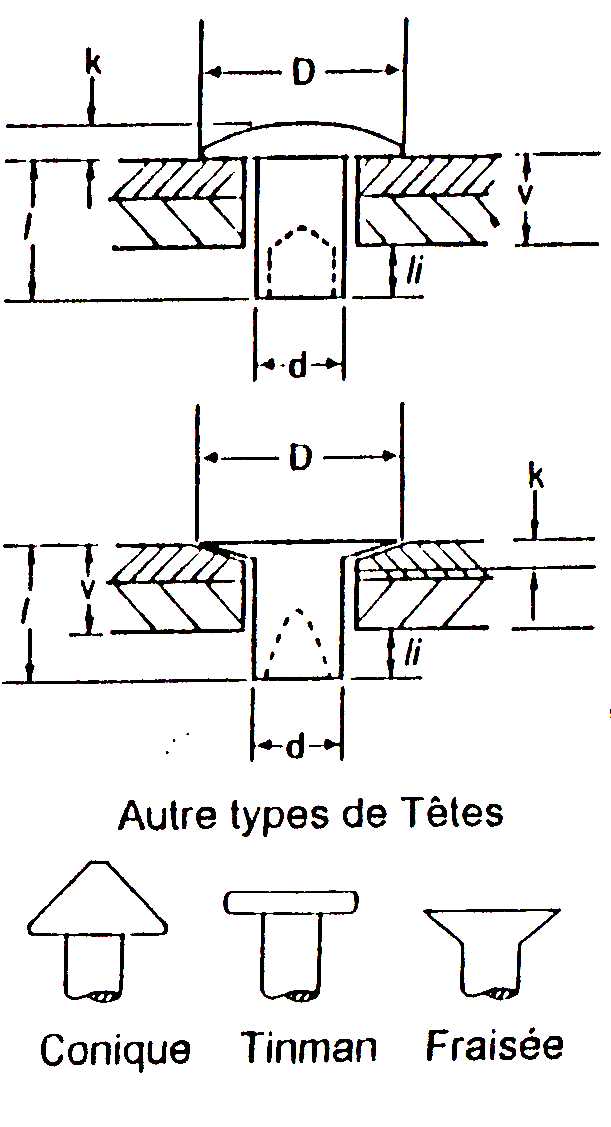

La longueur du Rivet 'l' correspond à l'épaisseur des composants 'v' plus le dépassement pour rivetage 'li'
Jauge de Rivet
14P
13P
11P
9P
6P
4P
Dia. de corps 'd'
1.90/2.00
2.40/2.50
2.90/3.00
3.78/3.90
4.78/4.90
5.88/6.00
Dia. de tête 'D'
3.85/4.15
4.85/5.15
5.35/5.65
7.70/8.10
8.28/8.72
9.75/10.25
Epaisseur de tête 'k'
0.65/0.75
0.70/0.90
0.80/1.00
1.05/1.35
1.25/1.55
1.35/1.65
Longueur corps +/-
0.2
0.3
0.3
0.3
0.35
0.35
rivetage
1.25
1.65
1.9
2.6
3.55
4
Longueur du corps 'l'
Tolérance
2
+0.0/+0.3
-
-
-
-
-
3
+0.0/+0.3
-
-
-
4
+0.0/+0.3
-
5
+0.0/+0.3
-
6
+0.0/+0.5
7
+0.0/+0.5
8
+0.0/+0.5
9
+0.0/+0.5
10
+0.0/+0.5
11
+0.0/+0.5
12
+0.0/+0.5
13
+0.0/+0.5
-
14
+0.0/+0.5
-
15
+0.0/+0.5
-
16
+0.0/+0.5
-
17
+0.0/+0.5
-
18
+0.0/+0.5
-
19
+0.0/+0.5
-
20
+0.0/+0.5
-
21
+0.0/+0.5
-
-
22
+0.0/+0.5
-
-
23
+0.0/+0.5
-
-
24
+0.0/+0.5
-
-
25
+0.0/+0.5
-
-
